특허 출원에서 도면은 단순한 그림이 아니에요. 발명의 내용을 정확하고 명확하게 전달해 주는 핵심 요소 중 하나랍니다. 기술을 시각적으로 표현해 줌으로써 심사관이 내용을 쉽게 이해하도록 도와주고, 나중에 특허권을 행사할 때도 중요한 증거가 되어줘요.
도면 작성은 꼭 전문 디자이너가 아니더라도 일정한 기준과 규정을 잘 따르면 누구나 시도할 수 있어요. 하지만 일부 중요한 포인트들을 놓치면 출원이 거절되거나 보완요청이 들어올 수 있어서 주의가 필요하답니다.
📌 도면의 역할과 중요성
특허 도면은 발명의 구조나 작동 방식, 외형을 시각적으로 설명해주는 수단이에요. 서면으로 표현된 설명만으로는 기술의 구체적인 형태나 동작 방식을 완전히 이해하기 어려울 수 있는데, 이럴 때 도면이 큰 역할을 해요.
예를 들어, 기계 장치 특허를 출원할 경우 그 장치의 구성 부품과 연결 구조를 도면으로 나타내면 훨씬 더 명확하게 이해할 수 있어요. 도면은 말로 설명하지 않아도, 보는 것만으로도 기술 내용을 알 수 있게 해 주기 때문에 심사관이 발명을 파악하는 데 매우 중요한 역할을 해요.
그리고 국제출원(PCT)이나 해외 출원 시에도 도면은 언어 장벽을 넘는 소통 도구로서 강력한 힘을 발휘한답니다. 기술적인 내용이 정확히 전달되지 않으면 특허 등록에 실패할 수도 있으니, 도면은 그야말로 출원의 기본이에요.
내가 생각했을 때 도면은 ‘기술을 말 없이 설명하는 언어’ 같아요. 문서보다 강한 설득력을 지니고 있기에 도면을 신중히 준비하는 것이 중요해요.
🖼️ 특허 도면이 필요한 발명 유형 예시
| 발명 유형 | 도면 필요성 | 대표 예시 |
|---|---|---|
| 기계장치 | 높음 | 자동문, 냉장고 |
| 전자기기 | 매우 높음 | 스마트폰 회로 |
| 디자인 | 필수 | 가방 외형 |
기술이 복잡하거나 구조가 중요한 발명은 반드시 도면을 첨부해야 해요. 디자인 출원은 도면 없이 출원이 불가능할 정도로 중요하답니다.
📌 필수 구성요소 살펴보기
특허 도면을 만들 때 단순히 예쁘게 그리는 것보다 훨씬 중요한 건 '구성요소'를 빠짐없이 포함하는 거예요. 아무리 잘 그려도 기본 요소가 누락되면 심사 과정에서 보완요청을 받을 수 있어요.
기본적으로 도면에는 도면번호, 각 부위에 대한 도면부호, 명확한 선, 일정한 비율 유지, 필요시 단면도 또는 확대도 등등이 들어가야 해요. 도면 번호는 ‘도 1’, ‘도 2’처럼 붙이고, 각 그림의 아래에 간단한 설명도 달아주는 게 원칙이에요.
도면부호는 도면과 명세서를 연결해주는 다리 역할을 해요. 예를 들어, 명세서에서 “도 1의 100은 버튼이다”라고 하면, 도면에서 ‘100’이 적힌 부분이 버튼이라는 걸 알 수 있게 되는 거죠. 이 번호는 중복 없이 일관되게 사용하는 게 핵심이에요.
또한 선의 종류도 중요한데, 실선, 파선, 점선 각각 의미가 다르기 때문에 표준 규칙에 맞춰 그려야 해요. 그리고 확대도는 꼭 필요한 경우에만 넣고, 전체 구성과 연결되도록 배치해야 해요.
📐 도면 기본 구성요소 체크표
| 항목 | 설명 | 주의사항 |
|---|---|---|
| 도면 번호 | 도 1, 도 2 형태로 명시 | 중복 피하기 |
| 도면 부호 | 명세서와 연결되는 숫자 기호 | 일관성 유지 |
| 도면 설명 | 도면 아래 짧은 문장 | 과도한 해설 피하기 |
| 선 종류 | 실선, 파선, 점선 구분 | 의미 명확하게 |
이런 요소들이 모여야 하나의 완성된 도면이 된답니다. 빠뜨리지 않고 꼼꼼히 확인하면 큰 도움이 돼요.

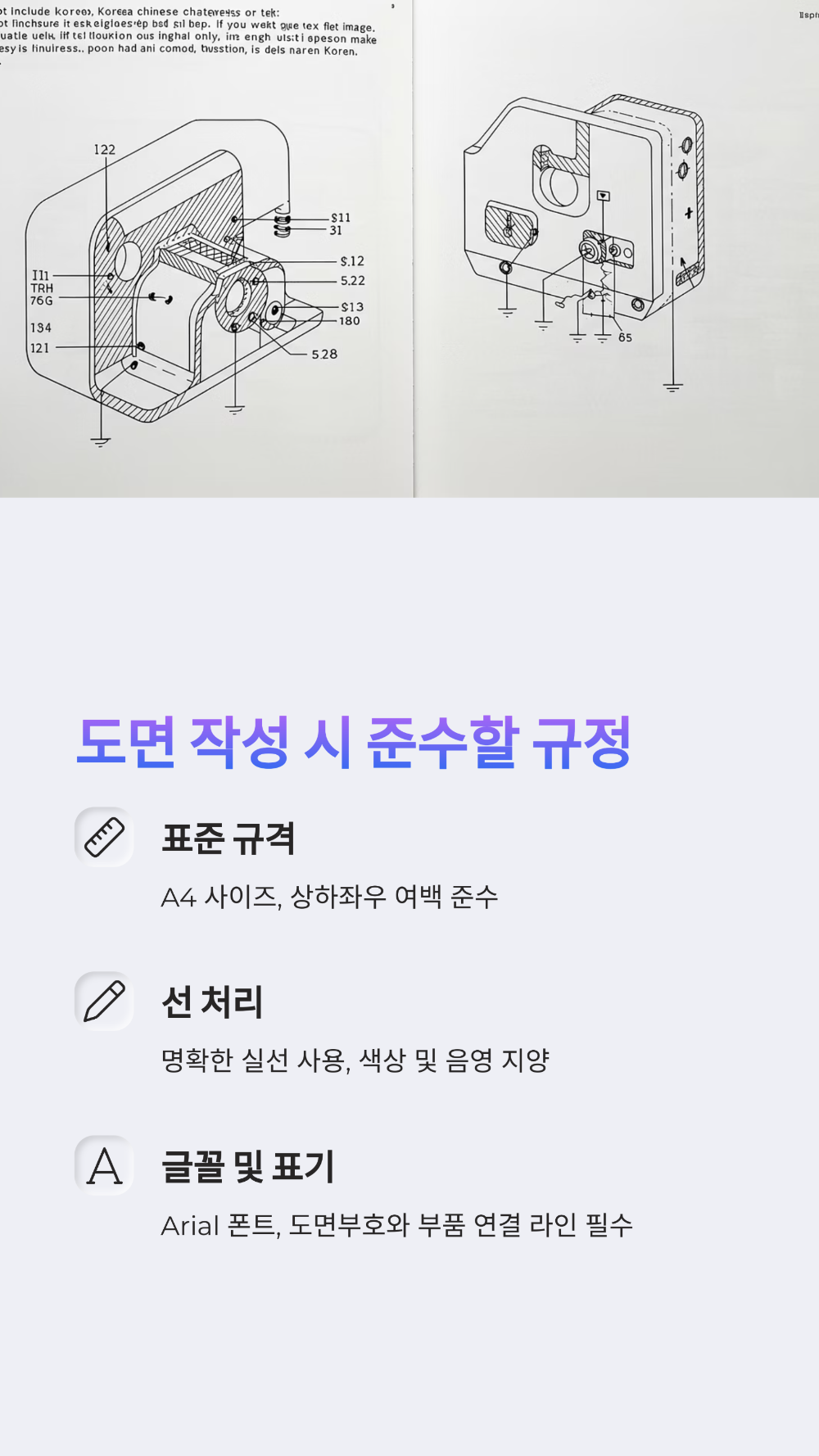

📌 도면 작성 시 준수할 규정
특허청에서 요구하는 도면 규정은 꽤 엄격한 편이에요. 이는 심사관이 기술 내용을 명확하게 이해할 수 있도록 돕고, 국제 기준에 부합하는 문서를 만들기 위한 목적이 있어요. 규정을 어기면 보정요구를 받을 수 있기 때문에 처음부터 정확하게 작성하는 게 중요해요.
가장 기본적인 규정 중 하나는 도면의 크기예요. 일반적으로 A4 용지를 사용하고, 마진(여백)은 상하좌우 각각 최소 2.5cm 이상이어야 해요. 여백이 부족하면 복사나 스캔 시 일부 내용이 잘려나갈 수 있어서, 규정에 맞게 확보해 주는 게 필수랍니다.
또한 도면은 흑백으로 제출해야 하고, 선은 명확하고 일정하게 그려야 해요. 연필이나 흐릿한 선은 허용되지 않아요. 색상을 사용하는 것도 금지되어 있기 때문에 컬러로 표현해야 할 경우에는 점선, 파선 등을 이용해 구분해야 해요.
도면 안에 텍스트를 넣는 경우, 숫자나 영어 대문자로만 제한돼요. 한글이나 특수문자는 사용할 수 없으며, 모든 글자는 읽기 쉬운 고딕체 또는 산세리프체를 사용해야 해요. 일반적으로는 Arial 또는 Helvetica 폰트를 권장해요.
📏 도면 작성 필수 규정 정리표
| 항목 | 규정 내용 | 비고 |
|---|---|---|
| 용지 크기 | A4 (210mm × 297mm) | 기본 제출 규격 |
| 여백 | 상하좌우 2.5cm 이상 | 복사 시 안정성 확보 |
| 선 색상 | 흑백, 진한 선 | 색상 사용 금지 |
| 글자 | 숫자, 영문 대문자 | 한글 금지 |
위와 같은 규정을 잘 지키면, 특허청에서 도면에 대해 별도의 보정을 요구하는 일이 줄어들어요. 기본적인 규정이지만 실제 출원 단계에서 많이 놓치는 부분이니 꼭 챙겨야 해요!
📌 다양한 도면 유형
특허 도면은 발명의 성격에 따라 다양한 유형으로 나눌 수 있어요. 각각의 유형은 기술을 어떻게 표현할지에 따라 선택이 달라지기 때문에 발명의 본질을 잘 이해하고 적합한 도면을 선택하는 게 중요해요.
예를 들어, 제품의 구조를 보여주려면 '구조도'를, 동작 순서를 설명하고 싶으면 '흐름도'나 '블록도'가 적합해요. 동작 중 내부 모습을 보여줘야 하는 경우에는 '단면도'가 반드시 필요하죠. 도면 유형에 따라 표현 방식이 달라지므로 정확한 선택이 중요해요.
흐름도는 소프트웨어 특허에서 자주 등장하고, 블록도는 회로나 시스템 구성 설명에 딱이에요. 단면도나 확대도는 물리적 구조물이 있는 발명에 쓰여요. 이처럼 도면은 기술의 관점을 시각적으로 옮긴 것이기 때문에 선택이 발명 설명의 핵심이 된답니다.
도면 유형이 달라진다고 해서 규정이 달라지는 건 아니지만, 유형에 따라 강조해야 할 요소들이 달라져요. 흐름도는 순서를, 구조도는 부품의 연결관계를 명확히 그려야 하니까요.
🎨 도면 유형별 특징 비교표
| 도면 유형 | 사용 목적 | 주요 특징 |
|---|---|---|
| 구조도 | 제품 또는 시스템의 물리적 구조 설명 | 부품 간 연결 강조 |
| 단면도 | 내부 구조 표현 | 보이지 않는 내부 구성 강조 |
| 흐름도 | 동작 절차 및 처리 흐름 설명 | 순차적 연결 중요 |
| 블록도 | 기능 구성 요소의 관계 표현 | 단순화된 사각형 구성 |
| 확대도 | 특정 부위의 상세 구조 확대 | 미세한 부분 강조 |
이처럼 상황에 따라 적합한 도면을 선택하는 건 특허 명세서의 완성도를 높이는 핵심 포인트예요. 다양한 유형을 익혀두면 기술에 맞춰 자유롭게 응용할 수 있어요!
📌 도면 작성에 유용한 소프트웨어
특허 도면은 수작업으로도 가능하지만, 정확성과 효율성을 고려하면 전용 소프트웨어를 사용하는 게 훨씬 유리해요. 특히 선을 일정하게 그리거나 확대도를 정확히 표현하려면 디지털 도구의 도움이 꼭 필요하답니다.
대표적인 특허 도면 소프트웨어로는 AutoCAD, SolidWorks, Visio, 그리고 무료로 사용할 수 있는 Inkscape 등이 있어요. 각 도구마다 특징이 다르기 때문에 목적과 실력에 맞는 프로그램을 고르는 게 중요해요.
예를 들어, 3D 구조를 표현해야 한다면 SolidWorks 같은 3D CAD 도구가 적합하고, 간단한 블록도나 흐름도를 그리고 싶다면 Visio나 Lucidchart도 좋아요. 특히 Inkscape는 벡터 기반이라 선이 깔끔하고, 무료로 배포되어 많이 쓰이는 툴이에요.
소프트웨어를 사용할 때는 너무 복잡한 기능보다는 규정에 맞는 선 굵기, 흑백 출력, 폰트 사용 여부 등을 우선 고려해야 해요. 그림보다 ‘명확한 전달’이 더 중요하니까요!
🧰 도면 작성 툴 비교표
| 프로그램 | 주요 특징 | 추천 용도 | 비용 |
|---|---|---|---|
| AutoCAD | 정밀 제도 가능 | 기계, 건축 구조도 | 유료 (고가) |
| SolidWorks | 3D 설계 가능 | 정밀 부품 설계 | 유료 (고가) |
| Visio | 흐름도, 블록도 쉽게 작성 | 소프트웨어 흐름도 | 유료 (중저가) |
| Inkscape | 벡터 그래픽 지원 | 모든 유형의 도면 | 무료 |
도면은 결국 기술 전달의 도구니까, 자신에게 편한 소프트웨어를 선택해 명확하고 간결하게 표현하는 것이 중요해요. 꼭 비싼 툴을 써야만 좋은 도면이 나오는 건 아니랍니다!
📌 자주 하는 실수와 피하는 법
도면 작성할 때 많은 사람들이 처음엔 “이 정도면 괜찮겠지” 하면서 지나치기 쉬운 실수들이 있어요. 하지만 이런 사소한 실수들이 특허 심사에서 큰 영향을 줄 수 있답니다. 몇 가지 대표적인 실수들을 살펴볼게요.
첫 번째는 도면부호와 명세서의 불일치예요. 명세서에서 '100'이라고 한 부품을 도면에서는 '101'로 써놓거나, 아예 도면에 없는 부호를 명세서에 넣는 경우가 있어요. 이건 심사관 입장에서 내용을 정확히 파악하는 데 혼란을 주고, 보정요구 대상이 되죠.
두 번째는 선이 너무 흐리거나 번진 그림이에요. 디지털로 작성하지 않고 손으로 대충 그리면 해상도가 낮거나 선이 일정하지 않아 보기가 어려워져요. 특히 PDF 제출 시 스캔 품질이 떨어지면 심사관이 그림을 제대로 못 보는 경우도 있어요.
세 번째는 불필요한 장식 요소예요. 도면은 예술작품이 아니라 기술 설명을 위한 수단이에요. 그러니 그라데이션, 그림자, 색상 같은 효과는 오히려 감점 요소가 될 수 있어요. 심플하고 깔끔한 선이 가장 중요해요.
⚠️ 자주 하는 도면 실수 정리표
| 실수 유형 | 문제점 | 예방 방법 |
|---|---|---|
| 도면부호 불일치 | 내용 해석 오류 발생 | 작성 후 교차 확인 |
| 흐릿한 선 | 심사관 식별 어려움 | 고해상도 PDF 제출 |
| 장식 효과 삽입 | 기술 표현 흐림 | 단순 선 중심 표현 |
| 글자 크기 불균형 | 가독성 저하 | 통일된 폰트 및 사이즈 사용 |
이런 실수들은 조금만 주의하면 충분히 방지할 수 있어요. 도면은 발명의 얼굴이니, 마지막 점검은 꼭 필수랍니다!
📌 FAQ
Q1. 특허 도면은 꼭 첨부해야 하나요?
A1. 발명의 성격에 따라 다르지만, 대부분의 출원에서는 도면이 권장되며 구조나 기능 설명이 필요한 경우 필수예요.
Q2. 손으로 그린 도면도 괜찮을까요?
A2. 가능하긴 하지만 흑백, 고해상도, 규정에 맞는 형식이 충족되어야 해요. 보통은 디지털 도구를 사용하는 게 훨씬 안전해요.
Q3. 색상을 넣어서 제출해도 되나요?
A3. 특허청 제출 도면은 흑백이어야 해요. 색상은 허용되지 않고, 점선이나 파선으로 구분하는 게 원칙이에요.
Q4. 도면 없이 출원하면 어떤 문제가 생기나요?
A4. 기술 내용이 불충분하다고 판단될 수 있고, 심사관이 발명을 명확히 이해하지 못해 등록 거절 가능성이 높아져요.
Q5. 도면 부호는 어떻게 정하나요?
A5. 일반적으로 100번대, 200번대 식으로 부품 단위별로 일관성 있게 부여해요. 명세서와 도면 모두 동일하게 표기해야 해요.
Q6. 어떤 폰트를 사용해야 하나요?
A6. Arial, Helvetica 같은 산세리프체가 가장 적합해요. 글자는 모두 대문자이며, 한글은 사용 불가예요.
Q7. 흐름도도 도면으로 인정되나요?
A7. 네, 흐름도도 하나의 도면이에요. 특히 소프트웨어 특허에서는 핵심 자료로 활용돼요.
Q8. 도면 수정은 언제까지 가능한가요?
A8. 출원 후에는 원칙적으로 도면 내용 수정이 불가하고, 보완이 필요하면 보정서를 통해 제출해야 해요.
🎯 여기까지가 특허 출원 도면 작성에 대한 전체 가이드예요! 실수 없이 완성도 높은 도면으로 강력한 출원 준비해보세요! 😊
